一、离心泵的基本构造离心泵的种类有很多，图1—1所示为单级单吸式离心泵的基本构造，主要包括蜗壳形的泵壳、泵轴、叶轮、吸水管、压水管、底阀、控制阀门、***漏斗和泵座。

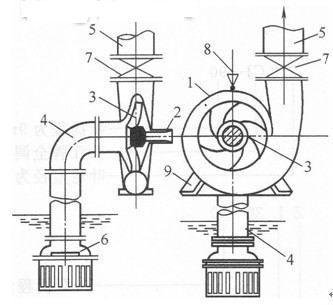

图1—1  单级单吸式离心泵构造
1一泵壳；2一泵轴；3叶轮；4一吸水管；5一压水管；6一底阎；7控制阀门；8***漏斗；9泵座

离心泵的基础知识

  二、离心泵的工作原理
  离心泵是利用叶轮旋转而使水产生的离心力来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水池中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下不断流入与流出，达到了输送水的目的。
    三、离心泵的主要零件
    离心泵是由许多零件组成的，根据工作时各部件所处的工作状态，大致可以分成三大类型：转动部件、固定部件和交接部件。
    1．叶轮
    叶轮是泵的核心组成部分，它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成，见图l-2。选择叶轮材料时，除了要考虑离心力作用下的机械强度以外，还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。
    叶轮一般可分为单吸式叶轮与双吸式叶轮两种。单吸式叶轮如图l-2所示，它是单边吸水，叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图1—3所示两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。

图1 2单吸式叶轮    图l—3双吸式叶轮

1一前盖板；2一后盖板；3一叶片；4叶槽；    1一吸人口；2一轮盖；3一叶片5一吸水口；6一轮毂；7一泵轴    4一轮毂；5一轴孔
    叶轮按其盖板情况又可分为封闭式、敞开式和半开式三种，如图l—4所示。污水泵往往采用封闭式叶轮单槽道或双槽道结构，以防止杂物堵塞；砂泵则往往采用半开式及敞开式结构，以防止砂粒对叶轮的磨损及堵塞。
    2．泵轴
    泵轴是用来旋转泵叶轮的。常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度和足
够的刚度，其挠度不超过允许值。叶轮和轴用键来联结。键是转动体之问的连接件，离心泵中一般采用平键，这种键只能传递扭矩而不能固定叶轮的轴向位置，在大、中型水泵中叶轮的轴向位置通常采用轴套和并紧轴套的螺母来***的。
    3．泵壳
    其过水部分要求有良好的水力条件。水泵及泵站设计计算叶轮工作时，沿蜗壳的渐扩断面上，流量是逐渐增大的，为了减少水力损失，在水泵设计中应使沿蜗壳渐扩断面流动的水流速度是一常数。水由蜗壳排出后，经锥形扩散管而流入压水管。蜗壳上锥形扩散管的作用是降低水流的速度，使流速水头的一部分转化为压力水头。
    泵壳的材料选择，除了考虑介质对过流部分的腐蚀和磨损以外，还应使壳体具有作为耐压容器的足够的机械强度。
    4．泵壳
    泵壳由若干零部件组成，其内腔形成了叶轮工作室、吸水室和压水室。泵壳的形状和大小取决于叶轮结构形式和尺寸以及由水力设计确定的吸水室和压水室形状尺寸。泵壳主要有端盖式泵壳和中开式泵壳两种，端盖式泵壳沿着与泵轴心线相垂直的径向面剖分，形成泵体
和泵盖，多用于单级泵，如图1-5(a)所示；中开式泵壳沿通过泵轴心线的平面剖分的泵壳，常用于双支承的蜗壳式泵，如横轴单吸双吸泵等。


中开式离心泵壳
    离心泵的泵壳通常铸成蜗壳形。蜗壳形流道沿流出的方向不断增大，可使其中水流的速度保持不变，以减少由于流速的变化而产生的能量损失。泵的出水口处有一段扩散形的锥形管，水流随着断面的增大，速度逐渐减小，而压力逐渐增大，水的动能转化为势能。一般在泵体顶部设有放气或加水的螺孔，以便在水泵启动前用来抽真空或***。
    5．泵座
    泵座上有与底板或基础固定用的法兰孔。在泵壳的底部设有放水螺孔，以便在水泵停车.
