管道泵的零部件解析

管道泵的零部件解析

管道泵是单吸单级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵（又名增压泵）。 结构特点：为单吸单级离心泵，进出口相同并在同一直线上，和轴中心线成直交，为立式泵。

管道泵的零部件解析:

1、电机： 将电能转化为机械能的主要部件

2、泵座：是泵的主体，起到支撑固定作用

3、叶轮：离心泵的核心部分，它转速高、出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失

叶轮的分类：

开式叶轮：适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高

半闭式叶轮：适用于输送易沉淀或含有含有固体颗粒、纤维等悬浮物颗粒的物料，效率也较低

闭式叶轮：适用于输送不含杂质的清洁液体 ，效率高

4、泵轴：电动机相连接，它是传递机械能的主要部件

5、机械密封：保持贴合并相对滑动而构成的防止流体泄漏的装置

机械密封安装：　　
1)、设备转轴的径向跳动应≤0.04毫米，轴向窜动量不允许大于0.1毫米； 　　
2)、设备的密封部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位； 　　
3)、在安装过程中严禁碰击、敲打，以免使机械密封摩擦付破损而密封失效； 　　
4)、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装； 　　
5)、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求； 　　
6)、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性； 　　
7)、安装后用手盘动转轴、转轴应无轻重感觉； 　　
8)、设备在运转前必须充满介质，以防止干摩擦而使密封失效；

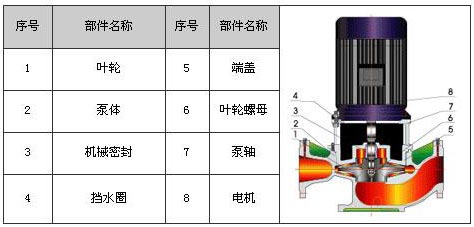

立式管道泵结构图:

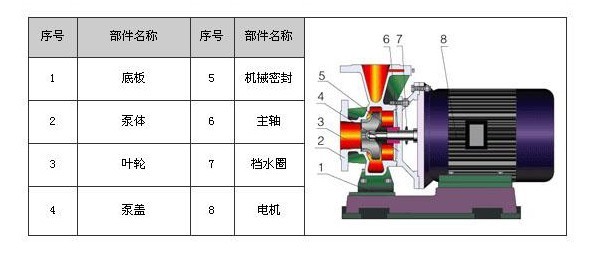

卧式管道泵结构图:
